제품 상세 정보:
|
재료: | 퍼멀로이 | 기본 입력: | 5A |
---|---|---|---|
출력 파워: | 최소 38MW | 전압: | 74VAC |
코일 구조: | 토로이달 | 용법: | 보호, 측정 |
강조하다: | 55mm 퍼멀로이 코어,74VAC 퍼멀로이 코어,55mm 측정 실리콘 강철 변압기 코어 |

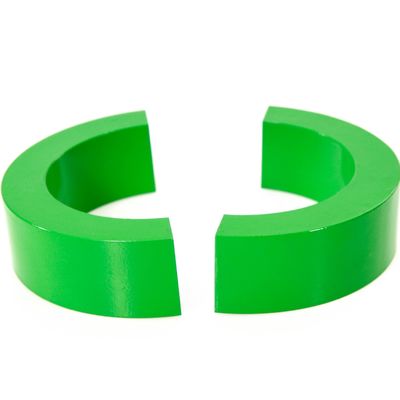

변류기용 고투자율 퍼멀로이 코어
퍼멀로이는 35%에서 90%에 이르는 광범위한 니켈 함량을 가진 철-니켈 합금을 말합니다.Permalloy의 가장 큰 특징은 약한 자기장에서 높은 투자율입니다.그들의 포화 자기 유도 강도는 일반적으로 0.6-1.0T 사이입니다.가장 단순한 퍼멀로이는 철과 니켈의 두 가지 원소로 구성된 합금입니다.적절한 압연 및 열처리를 통해 높은 투자율을 가질 수 있습니다.동시에 상대적으로 높은 포화 자기 유도를 얻기 위해 철과 니켈의 함량을 합리적으로 일치시킬 수 있습니다.그러나 이 퍼멀로이는 저항률이 낮고 기계적 성질이 좋지 않아 실용화가 많지 않다.현재 널리 사용되는 퍼멀로이는 철과 니켈을 기반으로 몰리브덴, 구리 등과 같은 다른 요소를 추가하는 것입니다.이러한 요소를 추가하는 목적은 코어가 만들어진 후 와전류 손실을 줄이기 위해 재료의 저항을 증가시키는 것입니다.동시에 요소를 추가하면 재료의 경도가 증가할 수 있으며, 이는 자기 헤드와 같이 마모가 있는 응용 분야에 특히 유용합니다.퍼멀로이의 생산 공정은 더 복잡합니다.예를 들어, 판 압연 공정, 어닐링 온도, 어닐링 후 냉각 속도 등은 모두 재료의 최종 자기 특성에 큰 영향을 미칩니다. 퍼멀로이 코어는 사용자의 크기 및 성능 요구 사항에 따라 사용자 정의 할 수 있습니다. 코일 링, 라미네이팅, 리벳 스태킹, 자체 고정 및 고무 성형과 같은 공예품.이러한 종류의 철심은 초고초기 투자율 및 고투자율, 초저 보자력 및 저포화 자기 유도의 우수한 자기 성능을 가지고 있습니다.
애플리케이션:
약한 자기장 또는 2차 자기장을 작동시키는 소형 변압기, 펄스 변압기, 계전기, 변압기, 자기증폭기, 전자 클러치, 원자로 코어 및 자기 차폐에 주로 사용됩니다.
3.특징
1). 낮은 보자력 및 자기 히스테리시스 손실;
2). 높은 저항 및 loweddy-currentloss;
3). 높은 초기 투자율 및 최대 투자율;
4). 높은 포화 자속 밀도;
매개변수
사이즈(mm) | 입력 전류(A) | 출력 전력(mW) |
55*65*5 | 10 | 최소 13mW |
55*75*10 | 5 | 최소 38mW |
55*75*12 | 5 | 최소 45mW |
48*68*15 | 5 | 최소 50mW |
55*75*20 | 삼 | 최소 45mW |
매개변수:
크기 | 입력 전류 | 회전율 | 워크로드 | 전압 | 출력 파워 |
55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
