제품 상세 정보:
|
| 재료: | 1j85 퍼멀로이 | 코일 구조: | 토로이달 |
|---|---|---|---|
| 용법: | 변류기 | ||
| 강조하다: | 1j85 현재 퍼멀로이 코어,10mm 토로이달 퍼멀로이 코어,20mm 토로이달 변류기 |
||

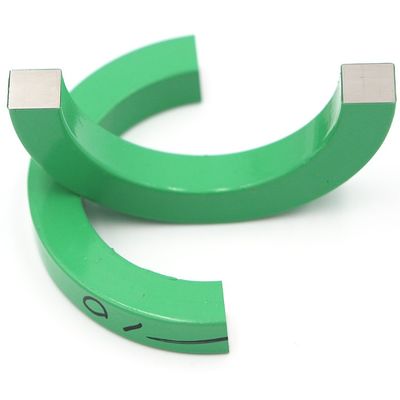

변류기용 1j85 퍼멀로이 코어
PERMALLOY 스트립은 투자율이 높고 투자율이 높은 합금 소재입니다.그 특성은 다음과 같습니다: 45%-81% NI 중간 니켈 및 높은 니켈 연자성 합금: Bs=0.7-1.6T.투자율은 50,000에서 50,000 사이입니다.500,000, 다른 사용
생산 공정 및 열처리 시스템은 일반 루프 - 높은 초기 투자율, 직사각형 루프 - 높은 잔류 자기 유도 및 평평한 루프 - 낮은 잔류 자기 유도를 얻을 수 있습니다.높은 자기 유도, 높은 투자율 및 낮은 손실을 통해 자기 부품의 무게와 부피를 줄입니다.주로 금속 실드에 사용
애플리케이션:
그들은 약한 자기장의 응용에 적합하며 고감도 및 소형 전력 변압기, 저전력 자기 증폭기, 계전기, 자기 기록 장치 헤드, 제로 시퀀스 변류기, 전력 변환기, 정밀 변류기, 자기 증폭기 제조에 사용할 수 있습니다. , 전원 변압기, 초크, 펄스 변압기, 극성 변경 펄스 변압기, DC 전압 변환기, 자기 변조기, 일정 인덕턴스 소자, 단극 펄스 변압기, 자기 차폐 등.
매개변수
| 사이즈(mm) | 입력 전류(A) | 출력 전력(mW) |
| 55*65*5 | 10 | 최소 13mW |
| 55*75*10 | 5 | 최소 38mW |
| 55*75*12 | 5 | 최소 45mW |
| 48*68*15 | 5 | 최소 50mW |
| 55*75*20 | 삼 | 최소 45mW |
매개변수:
| 크기 | 입력 전류 | 회전율 | 워크로드 | 전압 | 출력 파워 |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
