제품 상세 정보:
|
| 재료: | 퍼멀로이 | 구조: | 토로이달 코어 |
|---|---|---|---|
| 애플리케이션: | 보호, 측정 | 이름: | 퍼멀로이 코어 |
| 강조하다: | 13mW 연철 코어 변압기,10mm UL 연철 코어 변압기,UL 퍼멀로이 토로이달 변압기 코어 |
||

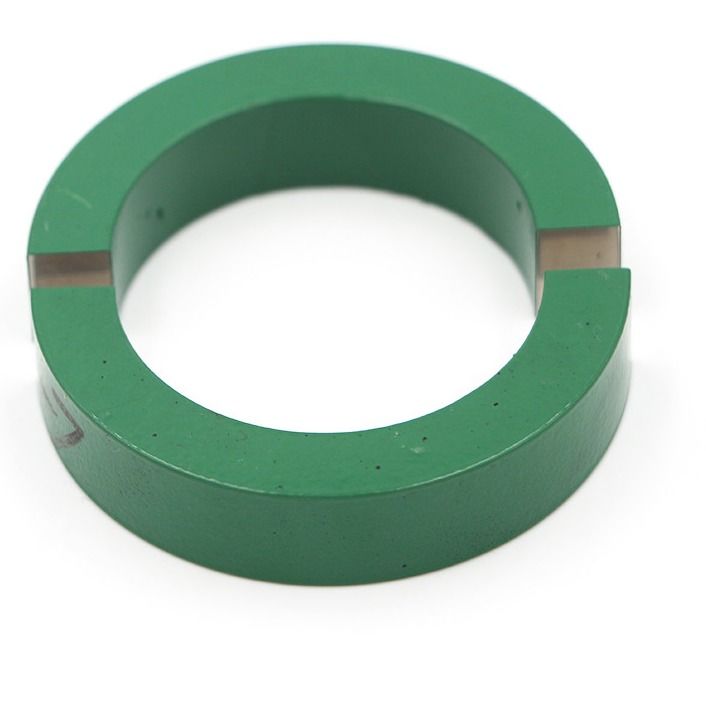

변류기용 퍼멀로이 코어 철-니켈 합금
퍼멀로이는 본질적으로 보자력이 매우 낮은 철-니켈(FeNi) 합금이며, 포화 자기 밀도 Bs, 투자율 및 퀴리 온도는 모두 순수 철에 가깝습니다.다중 요소 퍼멀로이, 초기 상대 투자율은 30,000 ~ 80,000에 도달할 수 있지만 저항률은 약 10-7Ω-m로 낮습니다. 매우 얇은 조각으로 처리할 수 있으므로 최대 (20-30) kHz까지 사용할 수 있습니다. 작동 주파수.0.02mm 두께의 퍼멀로이 얇은 스트립은 일반적으로 국내 엔지니어링에 사용되며 0.005mm 두께의 얇은 스트립도 있습니다.그러나 자심의 권선 과정에서 얇은 스트립 표면의 절연으로 인해 충전율이 크게 감소하므로 엔지니어링에서 거의 사용되지 않습니다.적용 주파수가 30kHz를 초과하면 퍼멀로이의 낮은 저항으로 인해 손실이 크게 증가합니다.
매개변수
| 사이즈(mm) | 입력 전류(A) | 출력 전력(mW) |
| 55*65*5 | 10 | 최소 13mW |
| 55*75*10 | 5 | 최소 38mW |
| 55*75*12 | 5 | 최소 45mW |
| 48*68*15 | 5 | 최소 50mW |
| 55*75*20 | 삼 | 최소 45mW |
매개변수:
| 크기 | 입력 전류 | 회전율 | 워크로드 | 전압 | 출력 파워 |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
