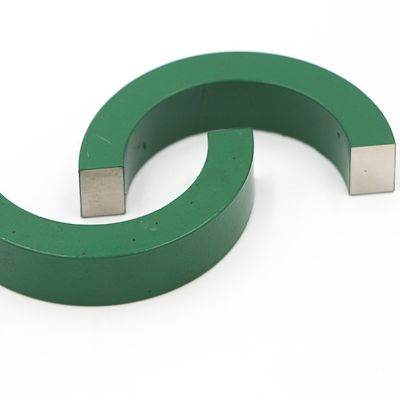

높은 투자율 자기 핵심 변압기 10mm 토로이드 현재 변압기

변류기용 고투자율 퍼멀로이 코어

퍼멀로이는 35%에서 90%에 이르는 광범위한 니켈 함량을 가진 철-니켈 합금을 말합니다.Permalloy의 가장 큰 특징은 약한 자기장에서 높은 투자율입니다.그들의 포화 자기 유도 강도는 일반적으로 0.6-1.0T 사이입니다.가장 단순한 퍼멀로이는 철과 니켈의 두 가지 원소로 구성된 합금입니다.적절한 압연 및 열처리를 통해 높은 투자율을 가질 수 있습니다.동시에 상대적으로 높은 포화 자기 유도를 얻기 위해 철과 니켈의 함량을 합리적으로 일치시킬 수 있습니다.그러나 이 퍼멀로이는 저항률이 낮고 기계적 성질이 좋지 않아 실용화가 많지 않다.퍼멀로이는 본질적으로 보자력이 매우 낮은 철-니켈(FeNi) 합금이며, 포화 자기 밀도 Bs, 투자율 및 퀴리 온도는 모두 순수 철에 가깝습니다.다중 요소 퍼멀로이, 초기 상대 투자율은 30,000 ~ 80,000에 도달할 수 있지만 저항률은 약 10-7Ω-m로 ​​낮습니다. 매우 얇은 조각으로 처리할 수 있으므로 최대 (20-30) kHz까지 사용할 수 있습니다. 작동 주파수.0.02mm 두께의 퍼멀로이 얇은 스트립은 일반적으로 국내 엔지니어링에 사용되며 0.005mm 두께의 얇은 스트립도 있습니다.그러나 자심의 권선 과정에서 얇은 스트립 표면의 절연으로 인해 충전율이 크게 감소하므로 엔지니어링에서 거의 사용되지 않습니다.적용 주파수가 30kHz를 초과하면 퍼멀로이의 낮은 저항으로 인해 손실이 크게 증가합니다.

3.특징
1). 낮은 보자력 및 자기 히스테리시스 손실;
2). 높은 저항 및 loweddy-currentloss;
3). 높은 초기 투자율 및 최대 투자율;
4). 높은 포화 자속 밀도;

매개변수

매개변수:
