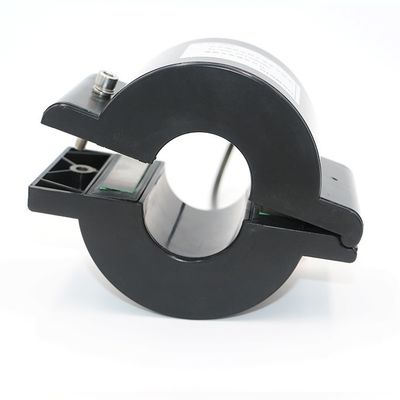

단단 실리콘 강철 원환형 핵심 고전압 2000A Dc 현재 변압기

전원 시스템 고전압 전원을 위한 CT 전원 공급 장치 변류기

ct 전원 획득 장치는 전자기 유도 원리를 사용하여 전기 에너지를 획득하고 안정적인 전압 출력을 구현하는 새로운 유형의 전원 공급 장치입니다.이 장치는 장기간 안정적이고 안정적인 작동, 성숙한 기술, 전송 라인의 전류 변화에 대한 강력한 적응성, 단락 및 돌입 전류의 자체 보호 기능을 갖추고 있으며 다양한 전송 라인 온라인 모니터링 및 모니터링에 안정적인 전원을 제공할 수 있습니다. 장비.

1. CT 전원의 원리

CT 전원 공급 장치, 즉 전력선에 설치된 CT를 전원 공급 장치로 사용합니다.전원 공급 장치는 두 부분으로 나뉩니다. 하나는 전기를 얻는 데 사용되는 CT이고 다른 하나는 CT에서 얻은 전기 에너지를 필요한 DC 전압 및 전류 전원 공급 모듈로 변환하는 것입니다.

적용 범위:

1. 저전압 AC 전원 및 DC 전원을 얻을 수 없는 고전압 케이블 전송에 주로 사용됩니다.작업 현장
2. 고전압 케이블은 CT 에너지를 제공하는 환경이 있어야 합니다.
3. 가공 케이블, 지중 분기 케이블, 분기 상자 등은 모두 CT 에너지 추출에 적합합니다(3심 케이블은 에너지를 추출할 수 없음).
4. CT 전력 추출 장치의 에너지 추출은 고압 케이블의 1차 전류에 따라 달라집니다.에너지 추출 장치가 부하 장비를 충족할 수 있는 경우 에너지 추출 장비를 사용자 정의하거나 여러 CT를 병렬로 사용하여 전력 추출 용량을 늘릴 수 있습니다.
5. 고압선 및 정전 또는 심각한 전류 부족으로 인해 백엔드 부하 장비가 정상적으로 작동하지 않습니다.CT 전력 취하는 장치는 슈퍼 커패시터를 깨우고 즉시 전환하며 슈퍼 커패시터는 부하 장비에 계속 에너지를 공급하여 전원이 차단되고 전류가 충분하지 않도록 합니다.상황에서 계속 일할 수 있습니다.
6. CT 동력인출장치의 특정 성능 매개변수는 프로젝트의 실제 상황에 따라 사용자 정의해야 합니다.

특징:

1. 와이어 전류, 전력 곡선 및 전력의 기존 작동 값에 따라 유도 전원 공급 장치 및 에너지 저장 구성 요소를 합리적으로 선택합니다.

2. 자기 회로로 인해 에너지 변압기가 작동할 때 약간의 딸깍거리는 소리가 나는데 이는 정상적인 현상입니다.

3. 유도 전원 공급 장치 모듈의 원리는 기존 전원 공급 장치의 원리와 완전히 다르며 다른 전원 인터페이스에 연결해서는 안됩니다.

매개변수:

도표
