제품 상세 정보:
|
| 재료: | 망간, 아연, 니켈 | 인덕턴스: | 600uh 최소 |
|---|---|---|---|
| DC 저항: | 최대 30mΩ | 회전율: | 13 |
| 전압: | 4000VAC | 테스트 조건: | 1KHz 0.1V |
| 하이 라이트: | 4000V AC 공통 모드 인덕터,1KHZ 공통 모드 인덕터,1KHZ 공통 모드 초크 |
||

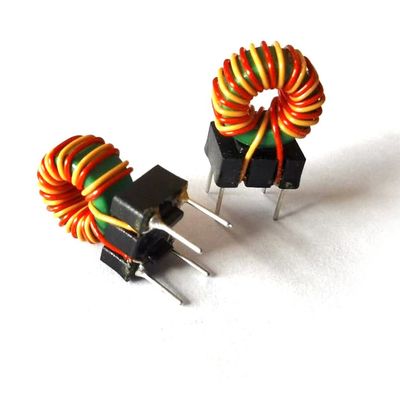

전자 장비의 Emi 소음 억제를 위한 필터 공통 모드 인덕터
그것은 페라이트 코어를 채택하고 이중 와이어가 병렬로 감겨 있습니다.낮은 차동 모드 노이즈 신호는 간섭 소스를 억제하고 고속 신호에서 변형하기 어렵습니다.우수한 노이즈 억제 대책, 높은 공통 모드 노이즈 억제 및 낮은 차동 모드 노이즈 신호 억제.
공통 모드 필터 설계는 공통 모드 커패시터, 발룬 또는 공통 모드 인덕터를 포함하여 비교적 간단합니다.공통 모드 커패시터는 두 입력 라인의 공통 모드 전류를 접지로 바이패스합니다.공통 모드 인덕턴스는 평형 임피던스를 나타내며, 즉 전원선과 접지선의 임피던스가 동일하며 이 임피던스는 공통 모드 노이즈에 대한 임피던스 특성을 나타냅니다.
애플리케이션
| 아니요 | 안건 | 테스트 핀 | 테스트 값 | 상태 |
| 1 | 인덕턴스 |
4-1/3-2
|
600uh 최소
|
1KHz 0.1V
|
| 2 | 전압 |
4-1/3-2
|
4000VAC
|
10S/2mA
|
| 삼 | DC 저항 |
4-1=3-2
|
30mΩ 최대
|
TH2511
|
도표
