제품 상세 정보:
|
| 재료: | 퍼멀로이 | 코일 구조: | 토로이달 코어 |
|---|---|---|---|
| 용법: | CT | 애플리케이션: | 변류기 |
| 하이 라이트: | CT 퍼멀로이 변압기 코어,20mm 퍼멀로이 변압기 코어,20mm 퍼멀로이 토로이달 코어 |
||

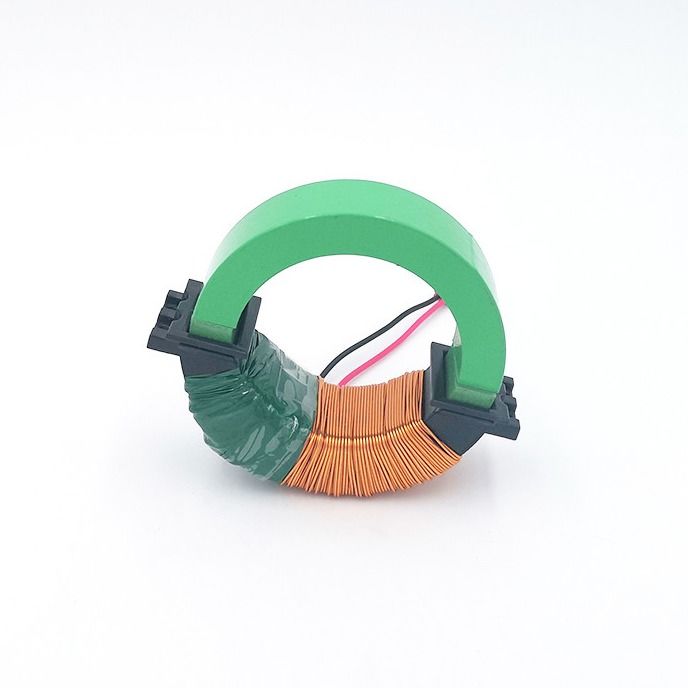

변류기용 Permalloy 전원 코일
변류기의 원리는 전자기 유도의 원리를 기반으로 합니다.변류기는 폐쇄 코어와 권선으로 구성됩니다.1차 권선에는 전류를 측정해야 하는 라인에 몇 번 감긴 권선이 있습니다.따라서 종종 라인을 통해 흐르는 모든 전류가 있습니다.2차 권선에는 많은 수의 권선이 있으며 측정 기기와 보호 회로에 직렬로 연결됩니다.변류기가 작동할 때 2차측 루프는 항상 닫혀 있으므로 측정기의 직렬 코일과 보호 회로의 임피던스가 매우 작고 변류기의 작동 상태는 단락에 가깝습니다.변류기는 1차측의 큰 전류를 2차측의 작은 전류로 변환하는 데 사용되며 2차측은 열리지 않습니다.
매개변수
| 사이즈(mm) | 입력 전류(A) | 출력 전력(mW) |
| 55*65*5 | 10 | 최소 13mW |
| 55*75*10 | 5 | 최소 38mW |
| 55*75*12 | 5 | 최소 45mW |
| 48*68*15 | 5 | 최소 50mW |
| 55*75*20 | 삼 | 최소 45mW |
매개변수:
| 크기 | 입력 전류 | 회전율 | 워크로드 | 전압 | 출력 파워 |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
