제품 상세 정보:
|
| 재료: | 퍼멀로이 | 코일 구조: | 토로이달 코어 |
|---|---|---|---|
| 용법: | CT | 크기: | 10*20mm |
| 하이 라이트: | 20mm 퍼멀로이 변압기 코어,코일 퍼멀로이 변압기 코어,20mm 퍼멀로이 토로이달 코어 |
||

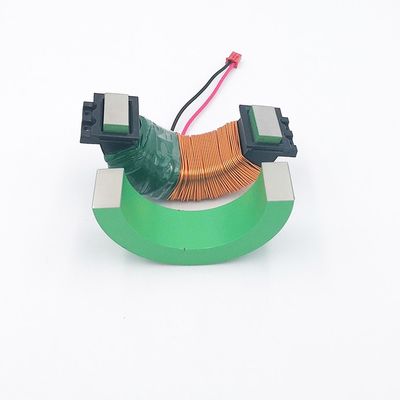

현재 변압기용 10*20mm 퍼멀로이 전원 코일
변류기의 원리는 전자기 유도의 원리를 기반으로 합니다.변류기는 폐쇄 코어와 권선으로 구성됩니다.1차 권선은 권선이 거의 없으며 측정해야 하는 전류 라인에 감겨 있습니다.따라서 종종 라인을 통해 흐르는 모든 전류가 있습니다.2차 권선은 상대적으로 많은 수의 권선을 가지고 있습니다.그것은 측정기와 보호 회로에 직렬로 연결되어 있으며 전류 상호 인덕턴스 변압기가 작동 할 때 2 차 루프는 항상 닫혀 있으므로 측정기의 직렬 코일과 보호 루프의 임피던스는 매우 작습니다. 현재 변압기의 작동 상태는 단락에 가깝습니다.
매개변수
| 사이즈(mm) | 입력 전류(A) | 출력 전력(mW) |
| 55*65*5 | 10 | 최소 13mW |
| 55*75*10 | 5 | 최소 38mW |
| 55*75*12 | 5 | 최소 45mW |
| 48*68*15 | 5 | 최소 50mW |
| 55*75*20 | 삼 | 최소 45mW |
매개변수:
| 크기 | 입력 전류 | 회전율 | 워크로드 | 전압 | 출력 파워 |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
